N種液氮罐的分類總結及液氮罐的使用知識普及大全


一、液氮罐的分類

1.根據用途可分為三種

液氮貯存罐主要用于室內液氮的靜置貯存，不宜在工作狀態下作遠距離運輸使用；一般口徑比較大。

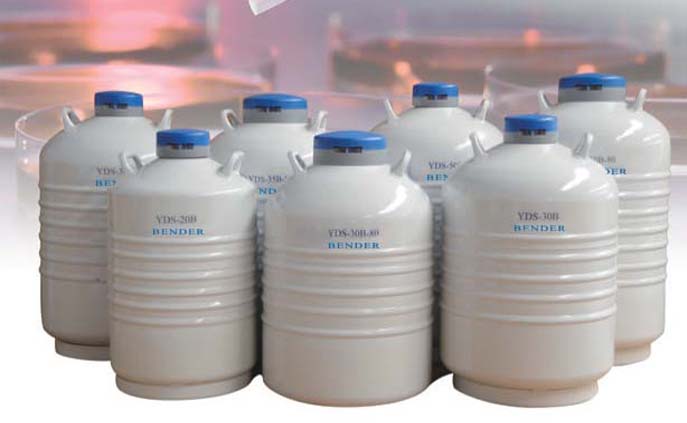

液氮貯存罐

液氮運輸罐為了滿足運輸?shù)臈l件，作了專門的防震設計。其除可靜置貯存外，還可在充裝液氮狀態下，作運輸使用，但也應避免劇烈的碰撞和震動。一般口徑比較小。


美國MVE液氮運輸罐系列

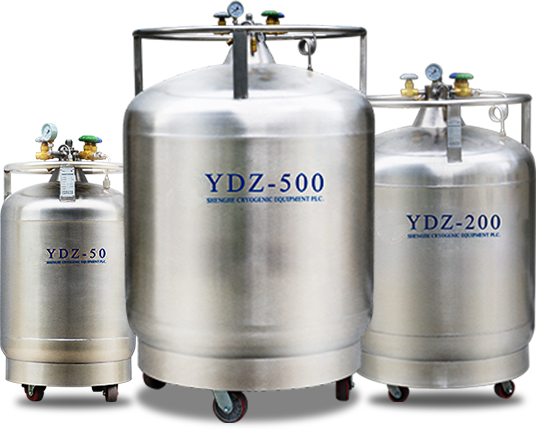

自增壓液氮罐：不能存儲其他任何東西（液氮除外），產品結構上設置有液氮汽化自增壓管道，利用容器外邊的熱量，使少許液氮汽化產生壓力，將液氮輸出?？蛇\(yùn)輸。


2.根據液氮狀態可以分為液相液氮罐和氣相液氮罐

液相液氮罐細胞儲存在液氮液面以下，氣相液氮罐液氮在罐體外壁，里面是氣相，細胞儲存在氣相里。從外觀上看的話，氣相液氮罐上有壓力表和一些閥門。液相液氮罐細胞儲存在液面下，溫度為-196度，氣相的比他略高，約為-190度。氣相液氮罐細胞之間交叉污染的可能性較小。

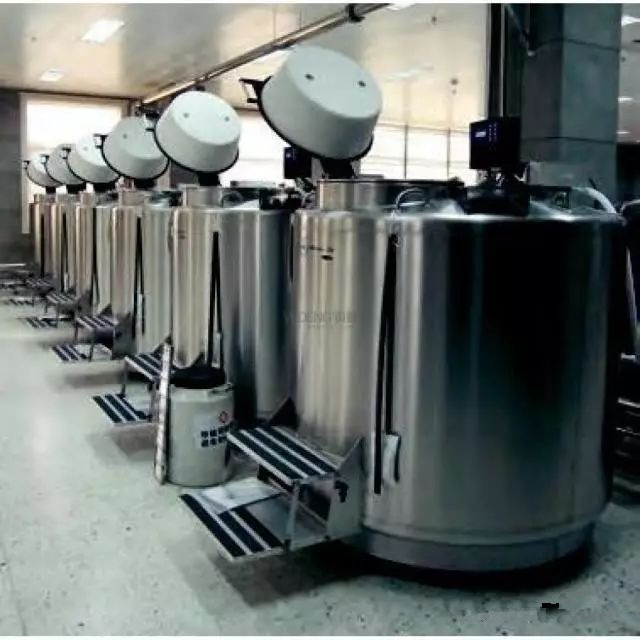

大型氣相液氮罐



3.附件：保護箱類



二、液氮罐的用途

液氮罐是實驗儀器里比較小眾的產品，主要用途為：


1.動物精液的活性保存。

主要是用于牛、羊等優良種公畜以及珍惜動物的精液保存，以及遠距離的運輸貯存。


2.生物樣本的活性保存。

在生物醫學領域內的疫苗、菌毒種、細胞以及人、動物的器官，都可以浸泡于液氮罐儲存的液氮中，長期活性保存。需要使用時，取出解凍復溫即可使用。


3.金屬材料的深冷處理。

利用液氮罐中儲存的液氮對金屬材料進行深冷處理，可以改變金屬材料的金相組織，顯著提高金屬材料的硬度、強度和耐磨性能。


4.精密零件的深冷裝配。

將精密零件經過液氮深冷處理后進行裝配，提高零件裝配質量，從而提高設備或儀器的整機性能。


5.醫療衛生行業的冷藏冷凍，醫療手術制冷。


6.美容領域


三、液氮罐的構造

材質：鋁合金或不銹鋼，分內外兩層


具體構成：

外殼：液氮罐外面一層為外殼，其上部為罐口


內槽：液氮罐內層中的空間稱為內槽，一般為耐腐蝕性的鋁合金，內槽的底部有底座，供固定提筒用，可將液氮及樣品儲存于內槽中。


夾層：夾層指罐內外兩層間的空隙．呈真空狀態。抽成真空的目的是為了增進罐體的絕熱性能，同時在夾層中裝有絕熱材料和吸附劑。


頸管：頸管通常是玻璃鋼材料，將內外兩層連接，并保持有一定的長度，在頸管的周圍和底部夾層裝有吸附劑。頂部的頸口設計特殊，其結構既要有孔隙能排出液氮蒸發出來的氮?dú)?，以保證安全，又要有絕熱性能，以盡量減少液氮的氣化量。


蓋塞：蓋塞由絕熱性能良好的塑料制成，以阻止液氮的蒸發，同時固定提筒的手柄。


提桶：提筒置于罐內槽中，其中可以儲放細管。提筒的手柄掛于頸口上，用蓋塞固定住



產品選型


五、儲存生物樣品的臨界溫度(推薦)


六、液氮罐的質量判斷

1.罐子在使用過程中，每天都應隨時檢查罐子的使用情況，在罐子內有液氮的前提下，發現罐子瓶蓋上和上部有水珠或結霜情況，說明罐子質量有問題，應立即停止使用；



2.在罐子瓶蓋上和上部無水珠或結霜現象時，用手觸摸外殼，感覺上部冷，下部熱，說明罐子質量有一些問題，即液氮日增損較大，應注意觀察，防止液氮耗損完后，所貯存的物質損壞，必要時，最好停止使用；若上下溫度一致，說明罐子質量沒有問題。


3.打開瓶塞后，瓶口內的霧氣不往外溢，而往下沉，說明罐子是好的。


4.用耳朵從瓶口處聽罐子內是否有氣泡聲，如較頻繁則罐子質量有問題，反之則無問題。


七、液氮罐在使用過程中的注意事

項


1、 由于液氮罐的熱量較大，第一次充液氮時，熱平衡時間較長，可先充少量液氮介質預冷（60L左右），然后再緩緩充滿（這樣才不容易形成冰堵）。


2、 為減少以后充液氮時的損耗，請您在液氮罐內還有少量液氮時即重新充液氮。或在用完液氮后的48小時內充液氮。


3、 為保證液氮罐使用的安全、可靠，液氮罐只能充裝液氮、液氧、液氬。


4、 輸液時，液氮罐外表面結水、結霜，屬正常現象。當把液氮罐的增壓閥打開進行升壓工作時，由于增壓盤管是與液氮罐的外筒的內壁貼合在一起的，液氮罐盤管中通過液氮時會吸收外筒的熱量進行汽化以達到升壓的目的，在液氮罐外筒上可能會有斑點狀的結霜。關閉液氮罐增壓閥后，霜點會慢慢的散去。當液氮罐增壓閥關閉沒有進行輸液工作時，液氮罐外表面有結水、結霜現象，這說明液氮罐的真空已經破壞了，該液氮罐不能繼續使用了。應找液氮罐專業廠家維修或作報廢處理。



5、 在三級或三級以下的路面上運輸液氮介質時，汽車時速請不要超過30km/h。


6、 液氮罐上真空嘴，安全閥的封條，鉛封不能損壞。


7、 如果液氮罐長期不使用，請將液氮罐內部的液氮介質排出并吹干，然后關閉所有閥門封存。


8、 液氮罐在充裝液氮介質前，必須用干燥空氣將容器內膽和所有閥門、管道吹干后，方能裝液氮介質，否則會造成管道結冰阻塞，影響升壓和輸液。


9、 液氮罐屬儀器儀表類，使用時應輕拿輕放，開啟液氮罐各閥門時力道要適中不宜過大，速度也不能過快；特別是將液氮罐金屬軟管與進/排液閥處的接頭進行聯結時，不能用大力擰得過緊，稍微用力擰到位能密封就可以了（球頭結構容易密封），以免將液氮罐接管擰斜甚至擰斷，擰時用一只手扶住液氮罐。
